桁架機器人

桁架式機器人是專門進行各種搬運碼垛的自動化設備。該設備由結構框架、X軸組件、Y軸組件、Z軸組件、工裝夾具以及控制柜，等部分組成。在替代人工，提高生產效率，穩定產品質量等方面都具備顯著的應用價值。廣泛應用于點膠、滴塑、噴涂、碼垛、分揀、包裝、焊接、金屬加工、搬運、上下料、裝配、印刷等常見的工業生產領域。

產品特點

桁架機器人由行走X軸、行走Y軸、升降Z軸、夾具和控制系統四大部分組成；自由度運動，每個運動自由度之間的空間夾角為直；自動控制的，可重復編程，所有的運動均按程序運行；桁架機器人根據產品特征和加工要求不同，配置不同的機械夾具；可實現高速、低成本、無人化生產。

負載：max. 5000kg；

x軸最大速度： 4 m/s ；最大加速度：2.4 m/s2 ；

y軸最大速度： 4 m/s；最大加速度：2.4 m/s2 ；

z軸最大速度： 2 m/s；

驅動類型：伺服+齒輪齒條+ V型滾輪及V軌；

定位精度：根據負載不同精度在±0.1mm- ±2mm；

多自由度空間直角運動

(圖1)

可重復編程全自動控制

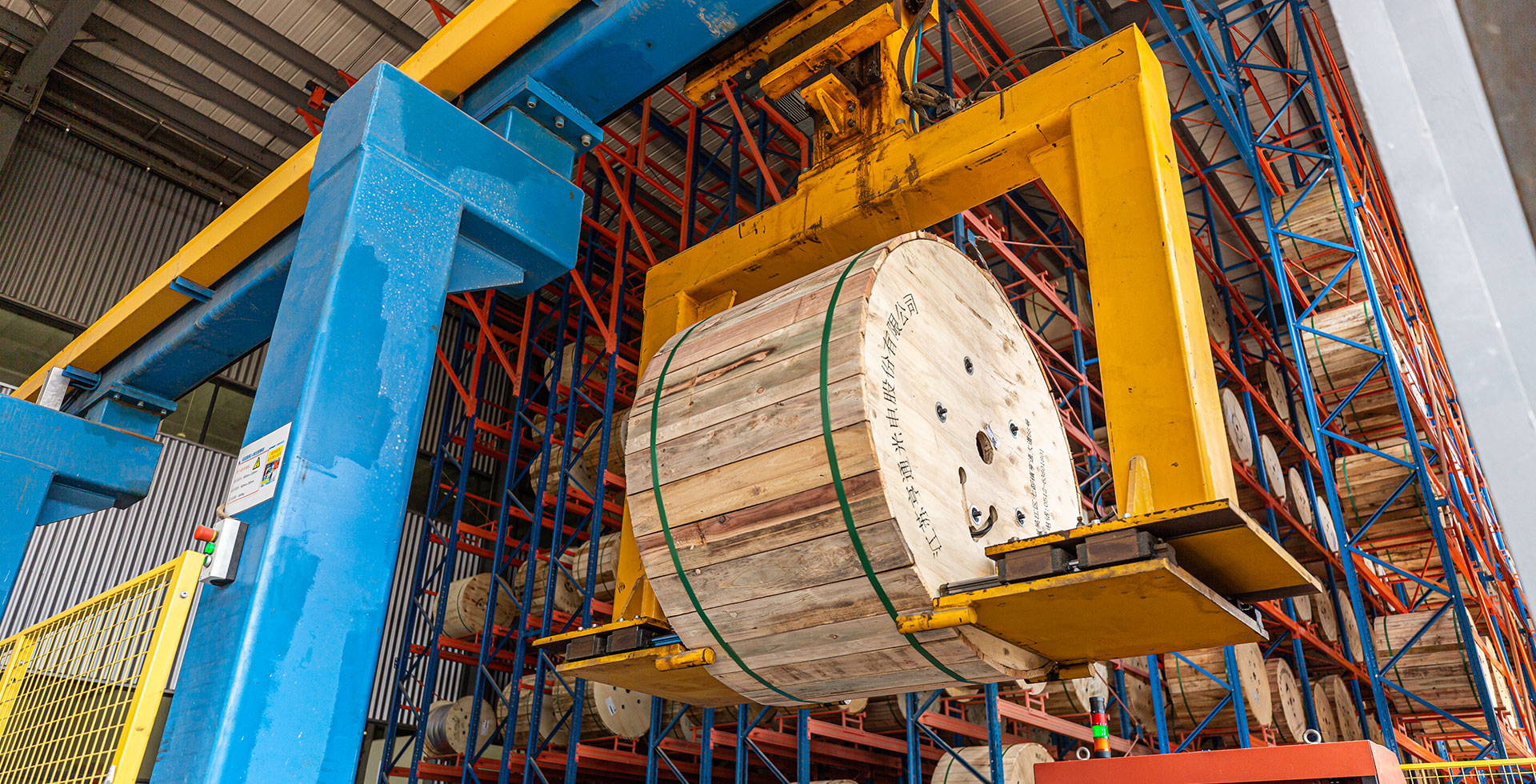

(圖2)

高可靠性高速度高精度

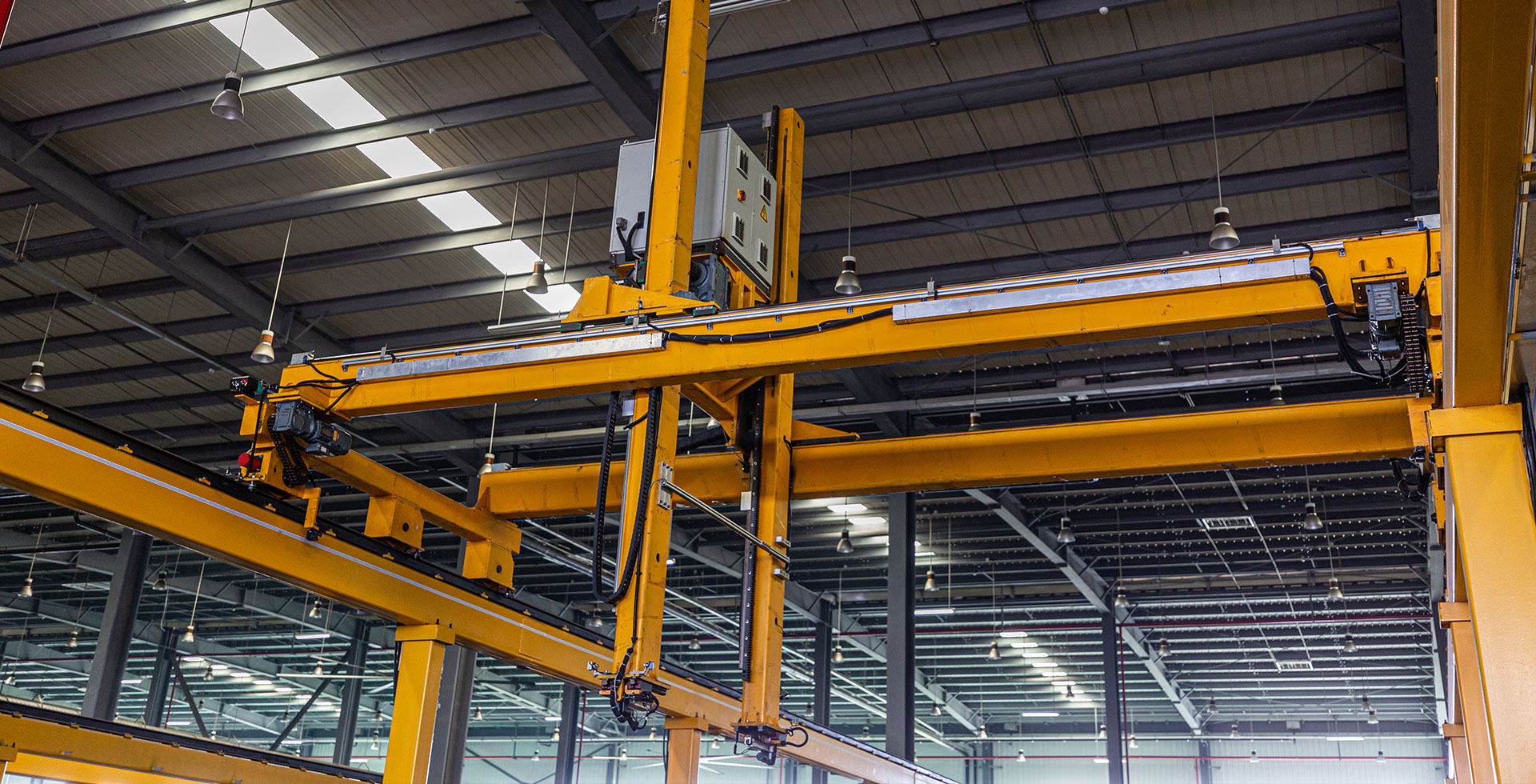

(圖3)

適配復雜環境簡單維護

(圖4)

產品分類

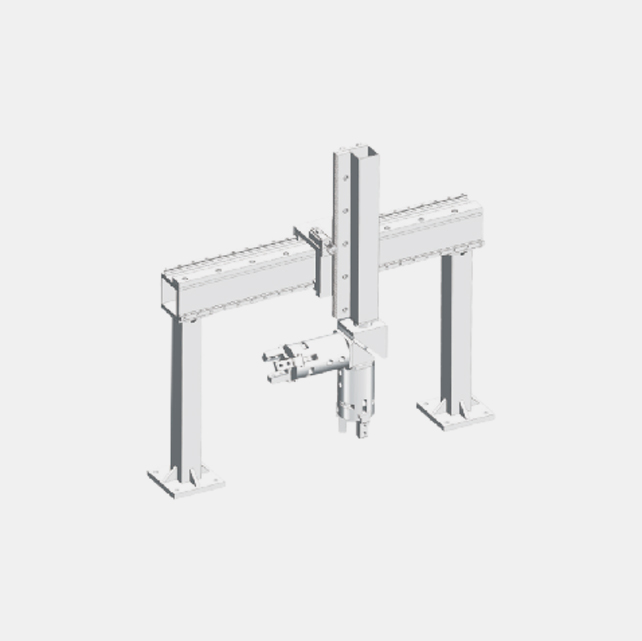

高精度桁架機器人

X軸行程：max. 40m
Y軸行程：max. 10m
Z軸行程：max. 3m
貨物重量：max. 1000KG
行走定位精度：0.5mm
提升定位精度：1mm
重復定位精度：0.05mm
X軸行走速度：max. 120m/min
Y軸行走速度：max. 80m/min
Z軸行走速度：max. 60m/min
適用范圍：專用工具（自動上下料）、吸盤類（平整型貨物）、夾手類（輕小型貨物）、依客戶非標定制

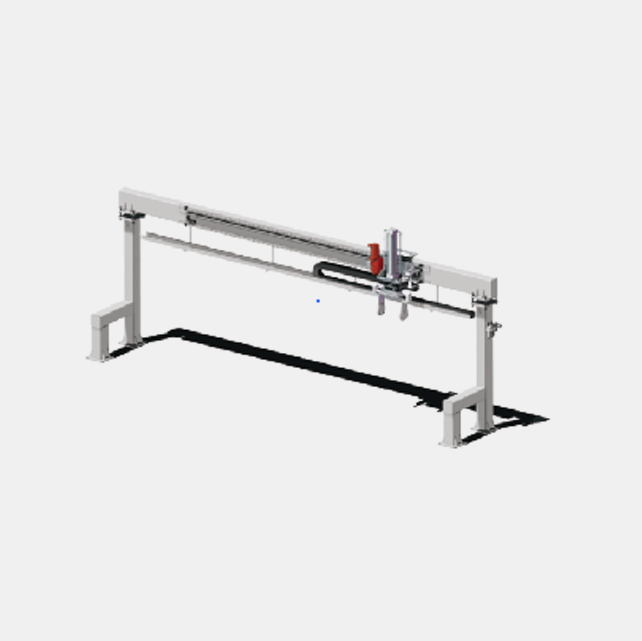

多軸桁架機器人

主要行程：max. 80m
最大軸數：6軸
貨物重量：max. 1000KG
最大軸定位精度：2mm
旋轉軸定位精度：5弧分
重復定位精度：0.2mm
最大軸速度：max. 120m/min
其余軸速度：max. 80m/min
適用范圍：叉腳類（棧板、盤具）、吸盤類（平整型貨物）、夾手類（輕小型貨物）、依客戶非標定制

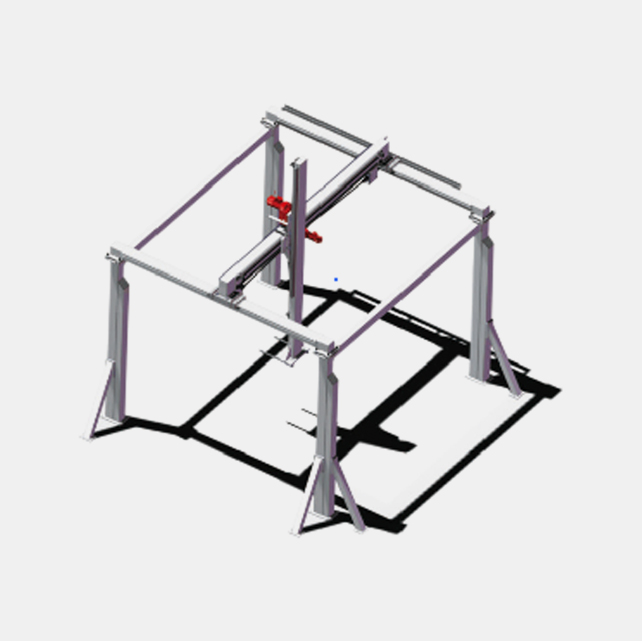

三軸桁架機器人

X軸行程：max. 80m
Y軸行程：max. 12m
Z軸行程：max. 4m
貨物重量：max. 2000KG
行走定位精度：2mm
提升定位精度：1mm
重復定位精度：0.2mm
X軸行走速度：max. 120m/min
Y軸行走速度：max. 80m/min
Z軸行走速度：max. 60m/min
適用范圍：叉腳類（棧板、盤具）、吸盤類（平整型貨物）、夾手類（輕小型貨物）、依客戶非標定制

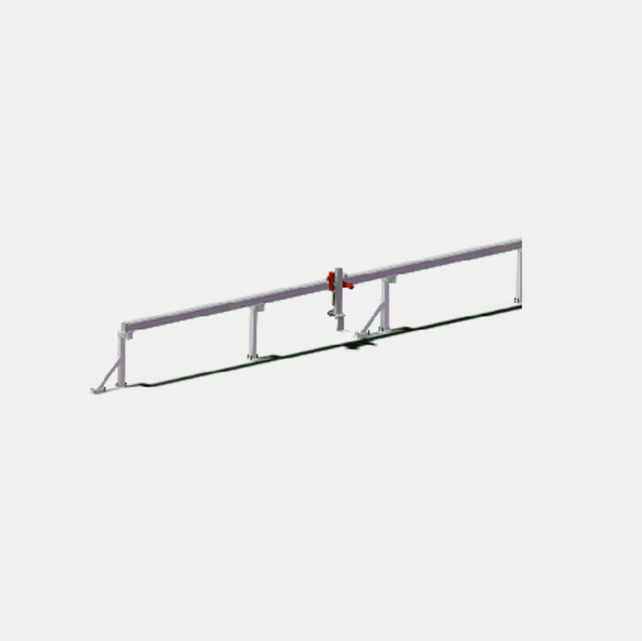

兩軸桁架機器人

X軸行程：max. 80m
Z軸行程：max. 4m
貨物重量：max. 5000KG
行走定位精度：2mm
提升定位精度：1mm
重復定位精度：0.2mm
X軸行走速度：max. 120m/min
Z軸行走速度：max. 60m/min
適用范圍：叉腳類（棧板、盤具）、吸盤類（平整型貨物）、夾手類（輕小型貨物）、依客戶非標定制
